Snabb installation i balksystem utan borrning

Datum: 25 Okt 2024

Att installera kabelförläggning i balksystem är vanligt förekommande i industriprojekt, men kan vara en tidsödande uppgift som innefattar många moment och komponenter. Om installationen innebär att balken måste borras påverkas dessutom hållfastheten negativt, och kan även påverka exempelvis brandskydd, vilket kan skapa problem i besiktningsfasen.

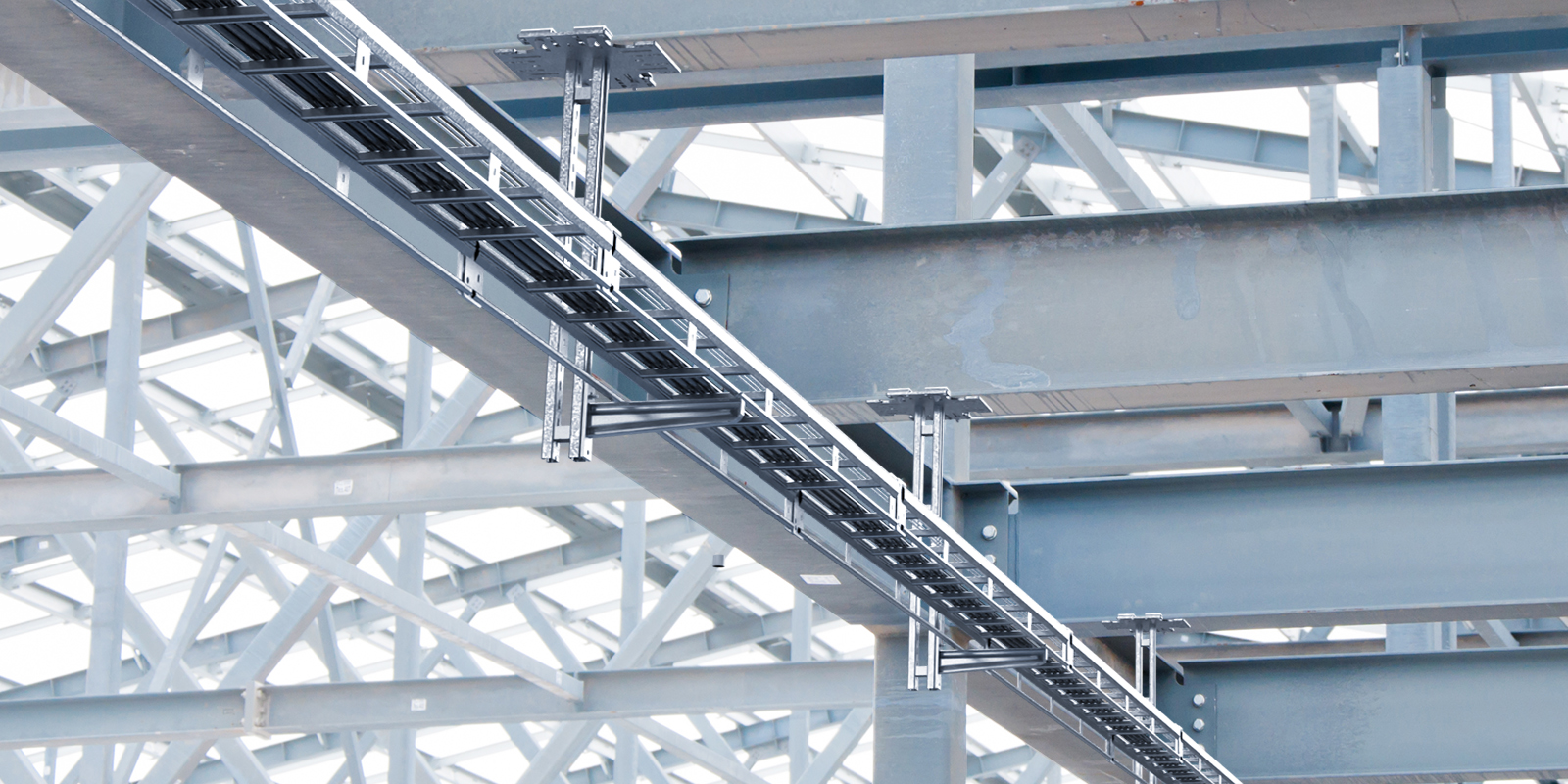

I samband med bygget av en stor batterifabrik i norra Sverige skapade Wibe en kundanpassad lösning tillsammans med installatören, som möjliggjorde snabb upphängning i balksystem utan åverkan på balken. Kunden blev så nöjd med lösningen att de använt den i flera andra projekt, bland annat vid bygget av en stor gödselfabrik. Nu har Wibe utvecklat och förfinat lösningen till en produktfamilj speciellt anpassad för industriprojekt.

Pierre jobbar som ledande montör och var med och arbetade vid batterifabriken tidigare. Han såg där hur de som byggde kabelstegarna kunde montera dem snabbt och smidigt med den nya takpendeln. I  bygget av gödselfabriken gällde det uppåt 1000 takpendlar som skulle monteras, och med den stora mängden gällde det verkligen att hitta lösningar som sparade tid.

– Vi valde att använda BM takpendel även här och det fungerade perfekt. Tidigare när vi fäst takpendlar har vi först behövt förborra, sen borra med en större borr för att därefter gänga. Nu kunde vi istället förmontera två klämmor och sedan hänga på takpendeln och det nya fästet.

– Allt som krävdes var en mutterdragare och en fast ringnyckel. Enklare kan det inte bli och snabbt gick det. Vi gjorde säkert en tidsbesparing på uppemot 60 procent jämfört med om vi skulle monterat takpendeln på traditionellt sätt. Att man sparar tid är en fördel såväl ekonomiskt som arbetsmiljömässigt, då montörerna minimerar arbetstiden med händerna över axelhöjd. Vi kommer använda BM takpendel i flera projekt framöver det är ett som är säkert, säger Pierre och fortsätter:

– Det blir mycket Wibe i våra projekt när vi jobbar med kabelstegar. De har ett bra sortiment och det finns alltid många möjligheter med deras produkter. Det är smidigt och det fungerar alltid.

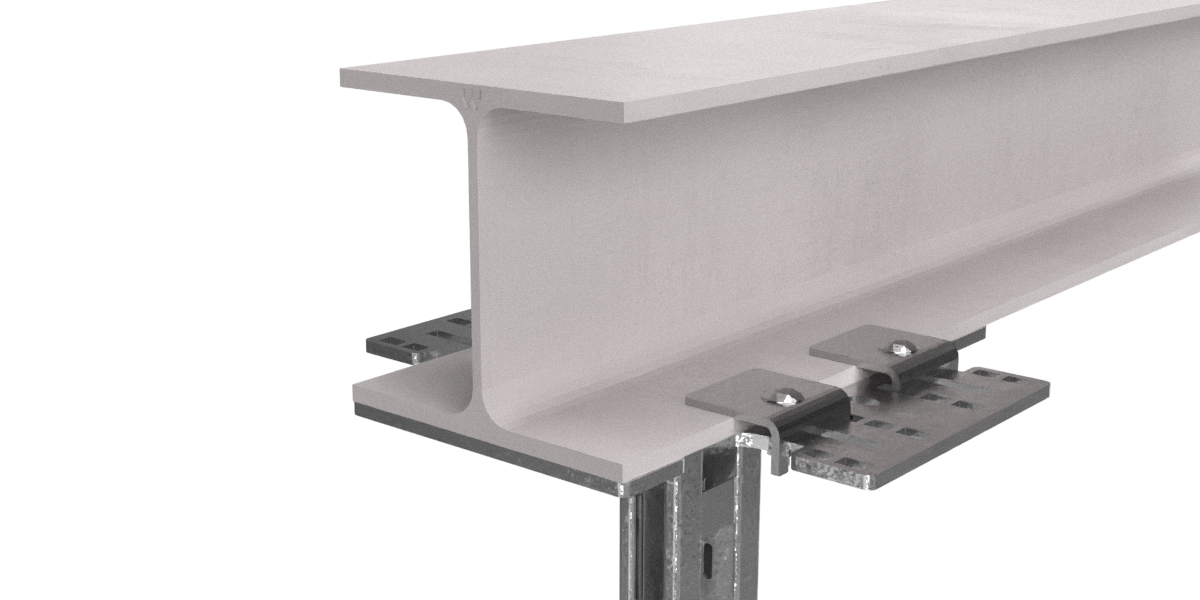

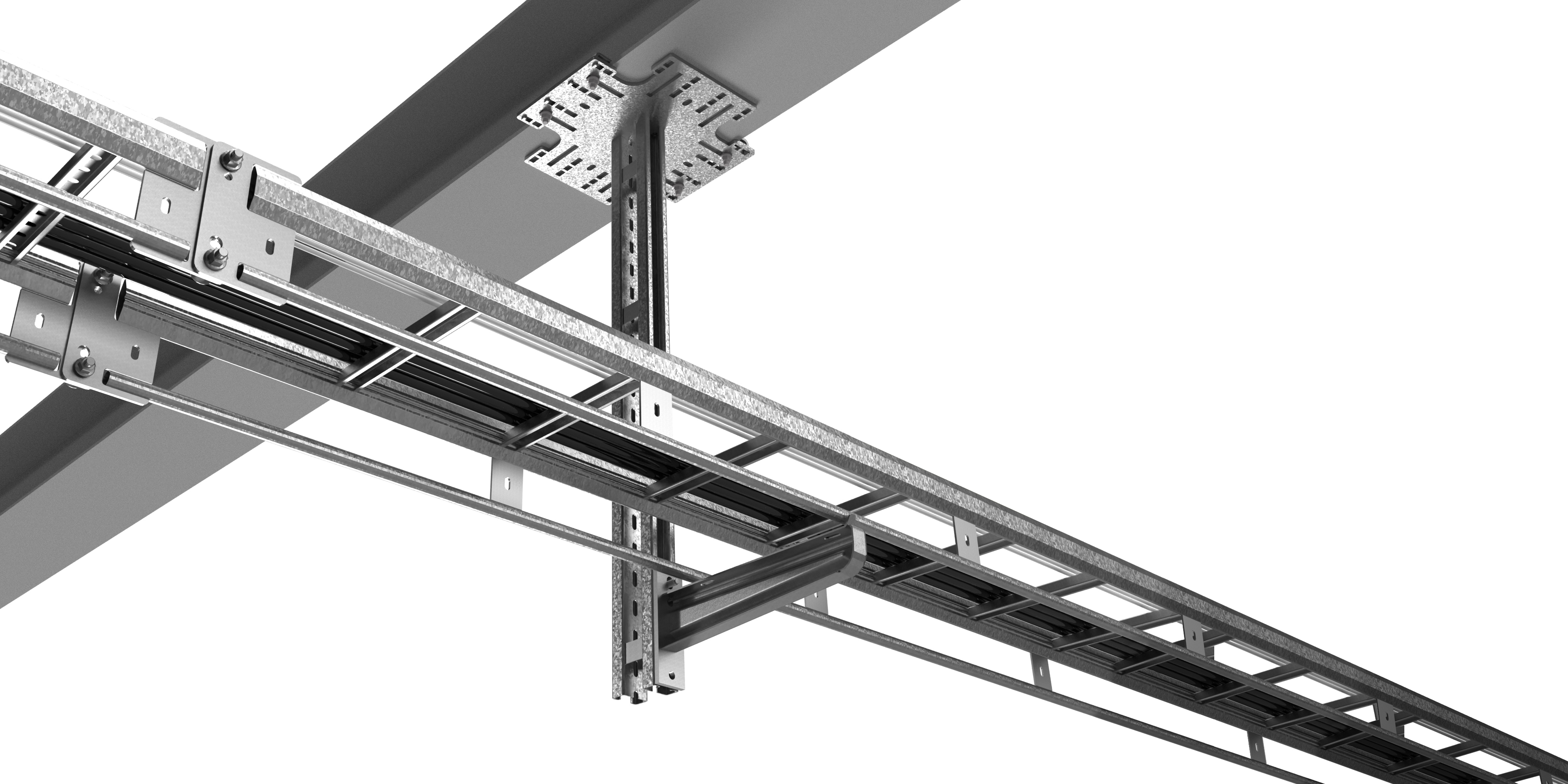

BM takpendlar är anpassade för I-balkar med bredd 200-300 mm, och är en vidareutveckling av våra starkaste takpendlar 20, 20F och 20FS. BM-pendeln har en stor takplatta som placeras mitt under balken, och sedan klamras fast i balkens fläns med en skruv- och klammersats. Speciellt utformade spår i takplattan låser klammern och förhindrar att pendeln rör sig eller lossnar. Installationen är förhållandevis enkel utan kapning och borrning vilket medför stora tidsbesparingar, och innefattar få komponenter vilket i sin tur betyder enklare logistik.

BM-pendeln är tillgänglig i varmförzinkat stål för C4-miljöer, i längder mellan 0,5 och 6 meter. Klammer och skruvsats beställs separat och finns i fyra längder för godstjocklek mellan 0 och 40 mm.
