60% snabbare installation i balksystem

Datum: 20 Jan 2025

Idag byggs ofta stora industri- och logistikbyggnader med en stomme av balksystem i stål. Att sedan montera kabelförläggning är en tidsödande uppgift med många moment och komponenter. Det innebär också att man ofta behöver borra i balken, något som påverkar hållfastheten negativt och kan skapa problem vid besiktningen. Lösningen är nya BM takpendel från Wibe, som enkelt och smidigt kläms fast runt balken. Ekonomiskt och tidsbesparande samtidigt som arbetsmiljön förbättras.

Den nya takpendeln togs ursprungligen fram av Wibe som en kundanpassad lösning, tillsammans med Eitech i samband med byggnationen av en stor batterifabrik i norra Sverige. Från Wibe Group var bland annat Magnus Hilding, product line manager och Ulf Johansson, senior technical support inblandade i projektet.

• Vi jobbar en hel del med kundunika lösningar. Det är en del av styrkan med Wibe att vi har den möjligheten och kan tillföra ett mervärde till kunden. Vi försöker alltid sälja en lösning, ett komplett system och det är oftast korta ledtider från idé till färdig produkt. Vanligtvis är det till exempel fråga om måttkapade takpendlar och ankarskenor eller att man vill ha produkten i en specifik färg. Men ibland krävs helt ny design för att lösa ett kundproblem, säger Magnus Hilding.

Kundunika lösningar

När det gäller att ta fram kundunika lösningar är alltid ett team av medarbetare på Wibe involverade i arbetet. Från konsultation, framtagande av prototyp och test till produktion och logistik.

• Det började med att vi fick en förfrågan från Eitech om att balkarna i det aktuella projektet var målade med brandskyddsfärg och man fick därför inte göra åverkan på dem. Om installationen innebär att balken måste borras påverkas hållfastheten negativt, vilket kan skapa problem i besiktningsfasen. Då detta dessutom var ett extremt stort industriprojekt med många kilometer kabelstegar så ville man dessutom göra monteringen så tidseffektiv som möjligt. Tillsammans med Eitech bollade vi tankar och idéer och arbetade slutligen fram en lösning som innebar att man med ett fåtal komponenter enkelt skulle kunna klämma fast takpendeln runt balken, utan att behöva göra någon åverkan, säger Ulf Johansson.

Därefter tog Wibe fram en prototyp som man testade. Den nya typen av fäste fungerade mycket bra och med en ledtid på några veckor kunde man producera det antal som behövdes. Den nya takpendeln användes sedan genomgående med gott resultat vid kabelförläggningen i batterifabriken. Från att ha varit en kundunik lösning har sedan Wibe tagit fram BM takpendel som en standardprodukt i sortimentet.

Cinis Fertilizer

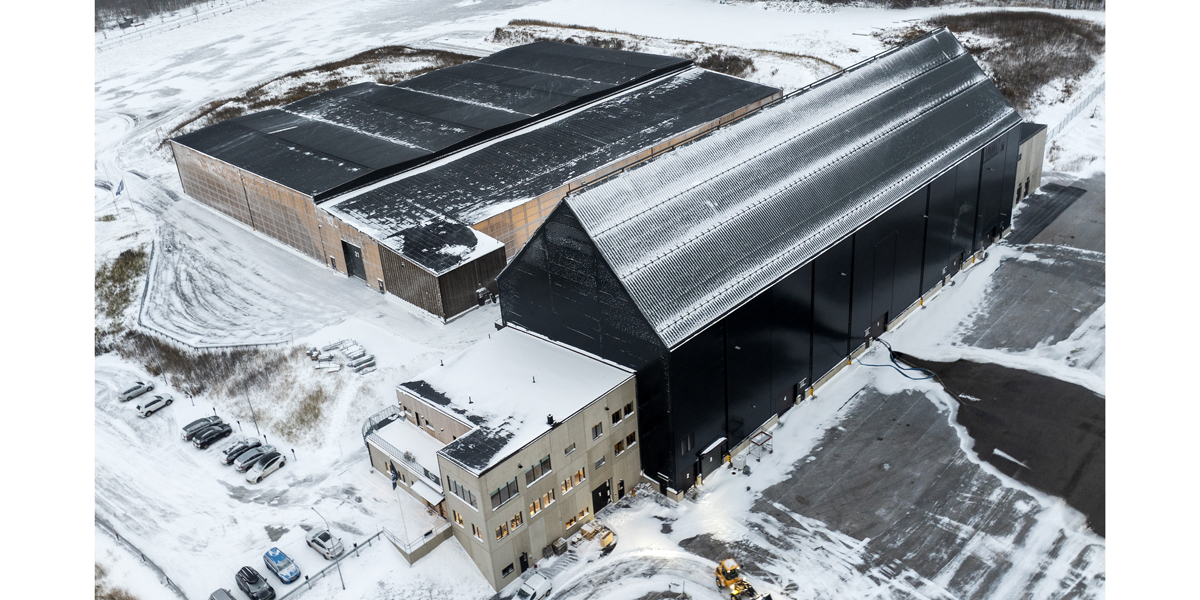

Ett av flera projekt där BM takpendel senare använts är vid byggnationen av Cinis Fertilizers stora produktionsanläggning på Köpmanholmen i Örnsköldsvik. Cinis Fertilizer AB producerar miljövänligt mineralgödsel för jordbruk, kaliumsulfat (SOP), bland annat genom att återvinna restprodukter från massa- och pappersindustrin samt från tillverkning av elbilsbatterier. Den patentskyddade tekniken använder hälften så mycket energi som dagens produktionsmetoder och resultatet är ett mineralgödsel med mycket lågt koldioxidavtryck. Det första spadtaget för anläggningen på Köpmanholmen togs i mitten av februari 2023. We Construction uppförde anläggningen, som består av en processbyggnad med teknikdel samt kontor och saltlager. Totalt har processbyggnaden en markyta på cirka 2025 kvadratmeter och med 6 ½ våningsplan. Eitech, numera Actemium, ansvarade för installation av el och belysning i processlokalen

• Det här är en industri där det väldigt hög saltmängd i själva processen och vår beställare ville därför inte att vi skulle borra eller göra annan åverkan på stålbalkarna då det skulle förstöra den skyddande brandskyddsmålningen, säger Pierre Carlström, ledande montör Actemium.

Stor tidsbesparing

Pierre var med och arbetade vid batterifabriken tidigare och hade där sett hur de som installerade kabelstegarna kunde montera dem snabbt och smidigt med den nya takpendeln. I  projektet på Cinis Fertilizer gällde det uppåt 1000 takpendlar som skulle monteras och med den stora mängden gällde det verkligen att hitta lösningar som sparade tid.

• Vi valde att använda BM takpendel även här och det fungerade perfekt. Tidigare när vi fäst takpendlar har vi först behövt förborra, sen borra med en större borr för att därefter gänga. Nu kunde vi istället förmontera två klämmor och sedan hänga på takpendeln och det nya fästet. Allt som krävdes var en mutterdragare och en fast ringnyckel. Enklare kan det inte bli och snabbt gick det. Vi gjorde säkert en tidsbesparing på uppemot 60 procent jämfört med om vi skulle monterat takpendeln på traditionellt sätt. Att man sparar tid är en fördel såväl ekonomiskt som arbetsmiljömässigt, då montörerna minimerar arbetstiden med händerna över axelhöjd.

Vi kommer använda BM takpendel i flera projekt framöver det är ett som är säkert, säger Pierre och fortsätter:

• Det blir mycket Wibe i våra projekt när vi jobbar med kabelstegar. De har ett bra sortiment och det finns alltid många möjligheter med deras produkter. Det är smidigt och det fungerar alltid.

BM takpendel

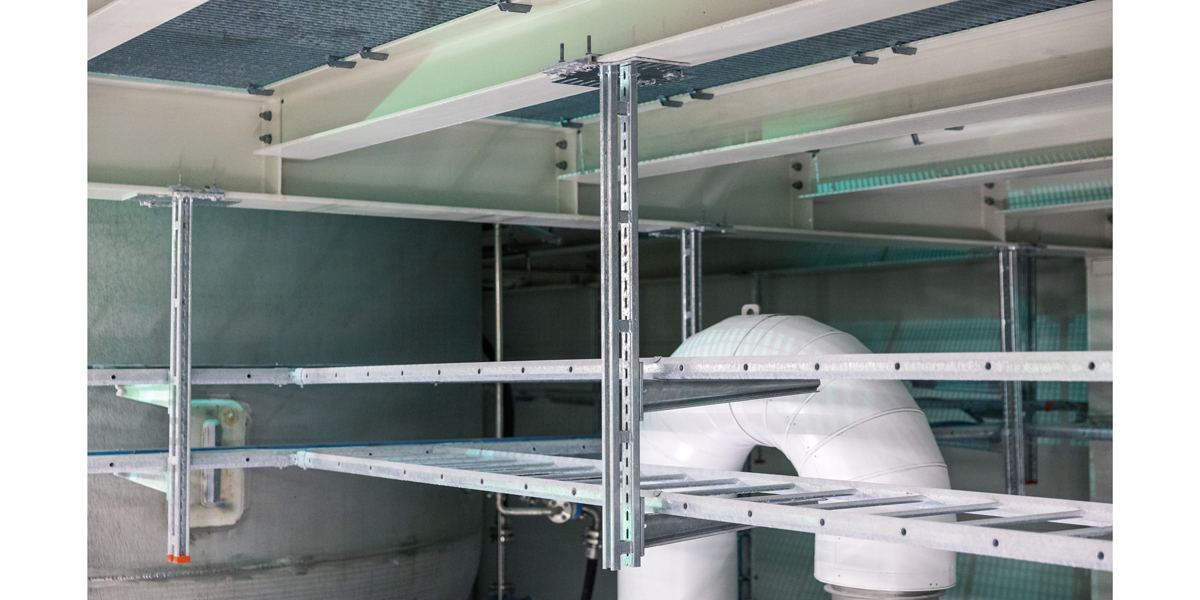

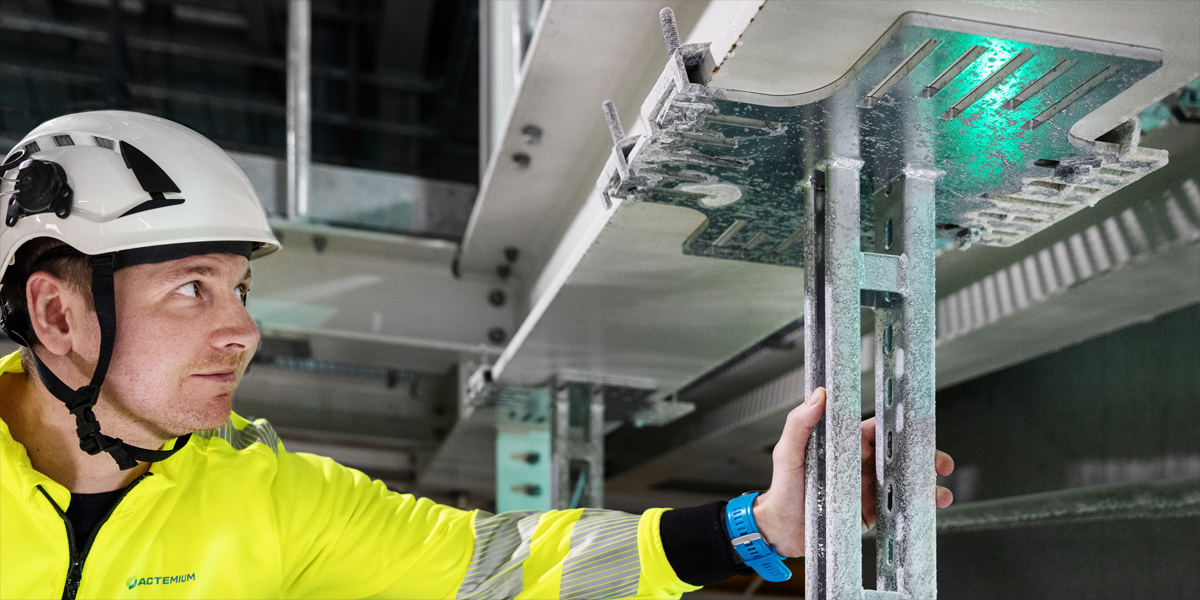

BM takpendlar är anpassade för I-balkar med bredd 200-300 mm, och är en vidareutveckling av våra starkaste takpendlar 20, 20F och 20FS. BM-pendeln har en stor takplatta som placeras mitt under balken, och sedan klamras fast i balkens fläns med en skruv- och klammersats. Speciellt utformade spår i takplattan låser klammern och förhindrar att pendeln rör sig eller lossnar. Installationen är förhållandevis enkel utan kapning och borrning vilket medför stora tidsbesparingar, och innefattar få komponenter vilket i sin tur betyder enklare logistik.

BM-pendeln är tillgänglig i varmförzinkat stål för C4-miljöer, i längder mellan 0,5 till 6 meter. Klammer och skruvsats beställs separat och finns i fyra varianter för godstjocklek mellan 0 och 40 mm.
